Vanmoof Button

Boost/Bell Button – Soldeer- en montage-instructies

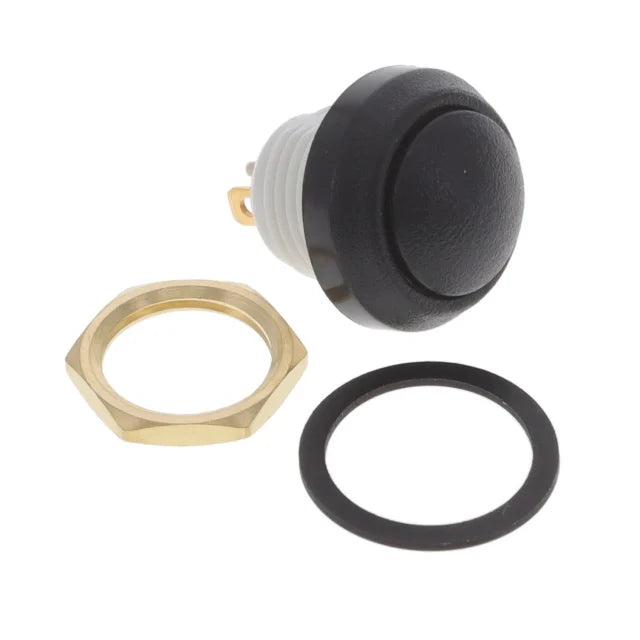

Meegeleverd:

• Pushbutton (SPST, IP67)

• Rubber O-ring

• Boutje

Soldeerinstructies

Handmatig solderen

• Gebruik een soldeerbout van maximaal 30W

• Temperatuur: 350 °C

• Max. soldeertijd per pin: 5 seconden

Golfsolderen (alleen bij PCB-montage)

• Aanbevolen temperatuur: 260 °C ±5

• Duur soldeercontact: 5 ±1 seconden

Let op: Overschrijd de soldeertijd of temperatuur niet om schade aan de interne contacten te voorkomen.

Montage

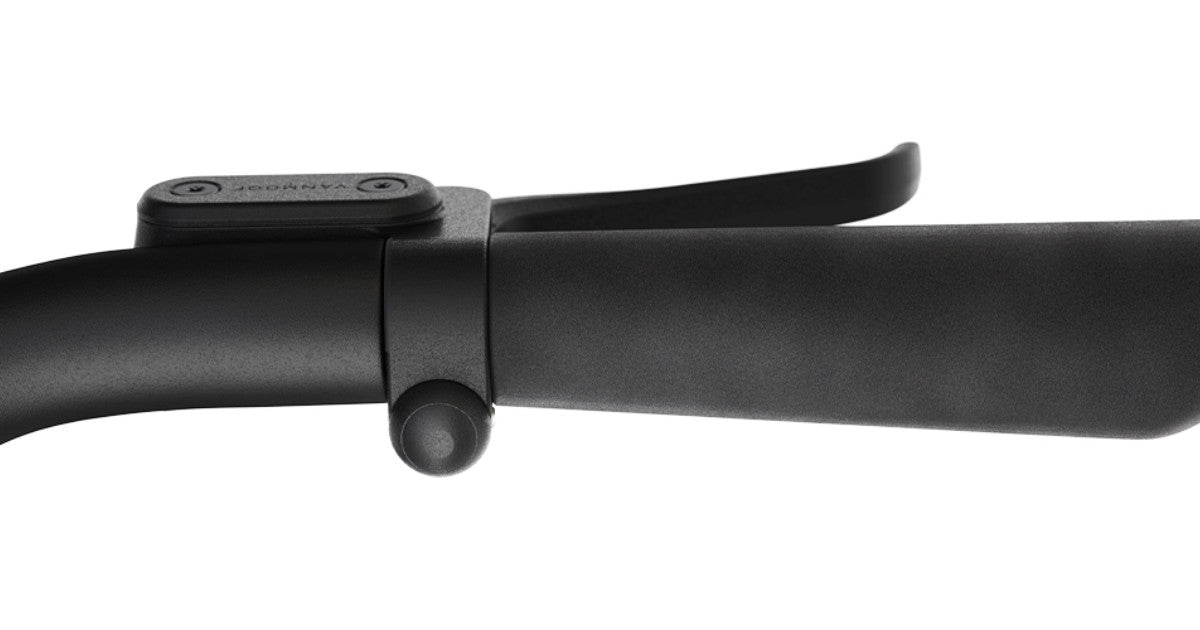

• Plaats de rubber O-ring tussen knop en de handrem voor waterdichting

• Draai het knopje weer vast

• Max. aanhaalmoment: 1,5 Nm

Technische gegevens

• Mechanische levensduur: 1.000.000 cycli


• Totale slag: 1,5 mm

• Bedieningskracht: 2–5 N
