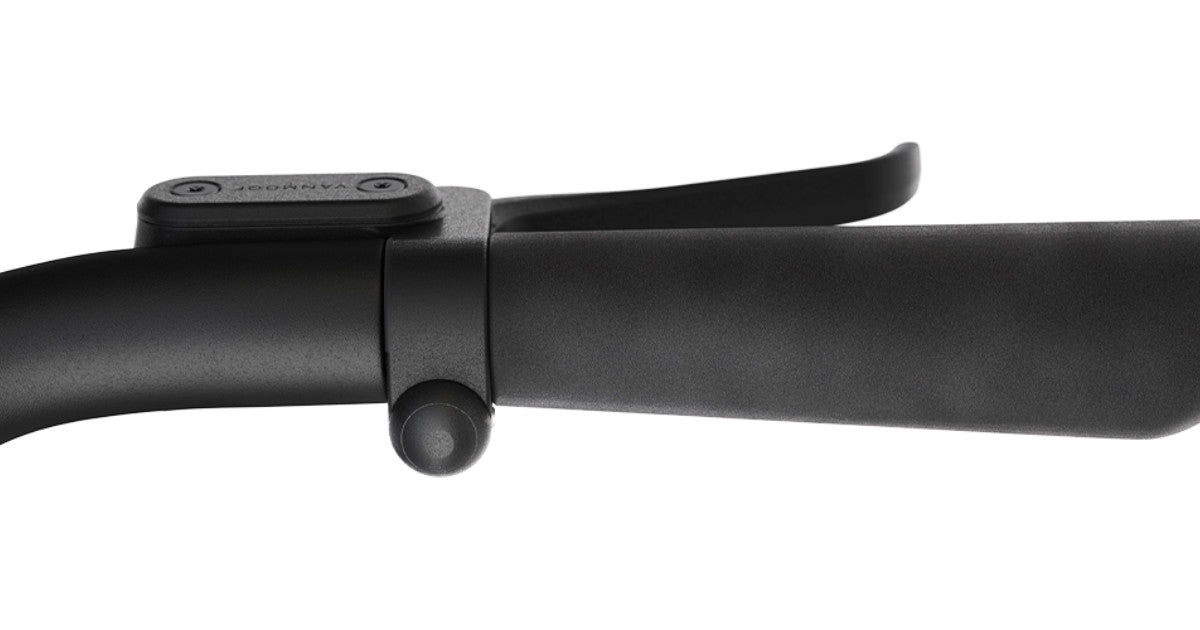

Vanmoof-Knopf

Boost/Bell Button – Löt- und Montageanleitung

Enthalten:

• Drucktaster (SPST, IP67)

• Gummi-O-Ring

• Schraube

Lötinstruktionen

Manuelles Löten

• Verwenden Sie einen Lötkolben mit maximal 30 W.

• Temperatur: 350 °C

• Maximale Lötzeit pro Pin: 5 Sekunden

Wellöten (nur bei Leiterplattenbestückung)

• Empfohlene Temperatur: 260 °C ±5

• Lötzeitdauer: 5 ±1 Sekunden

Achtung: Überschreiten Sie die Lötzeit oder -temperatur nicht, um Schäden an den internen Kontakten zu vermeiden.

Montage

• Setzen Sie den Gummi-O-Ring zur Abdichtung zwischen Knopf und Handbremse ein.

• Drehen Sie den Knopf wieder fest.

• Max. Anzugsdrehmoment: 1,5 Nm

Technische Daten

• Mechanische Lebensdauer: 1.000.000 Zyklen


• Gesamthub: 1,5 mm

• Betätigungskraft: 2–5 N
